제품 특징

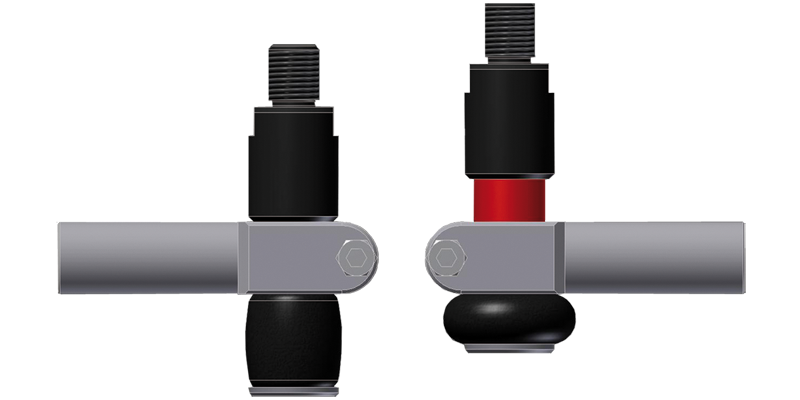

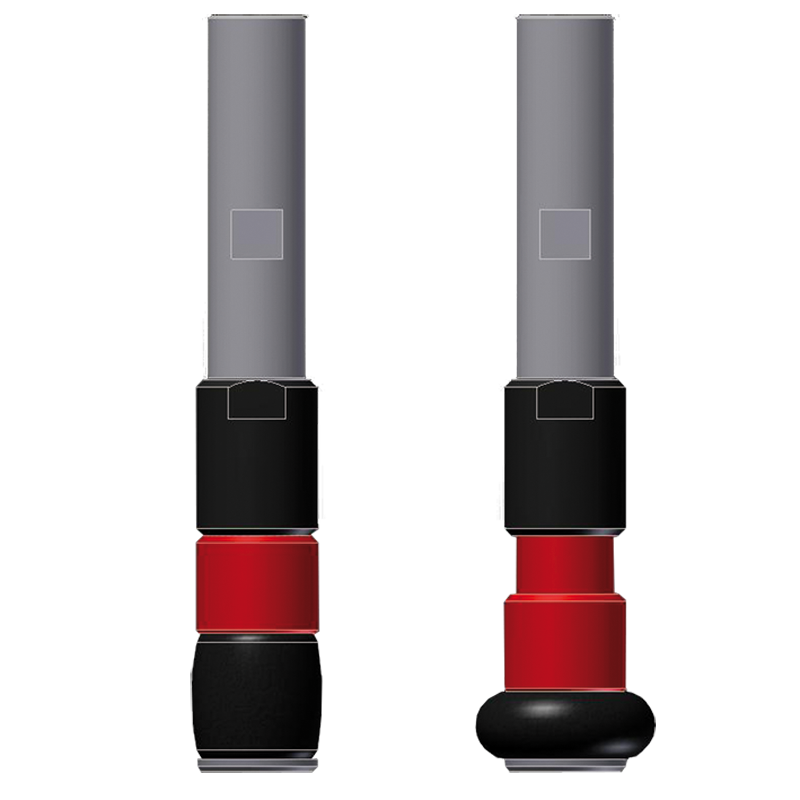

피스톤 하향 이동(공작물 밀림):

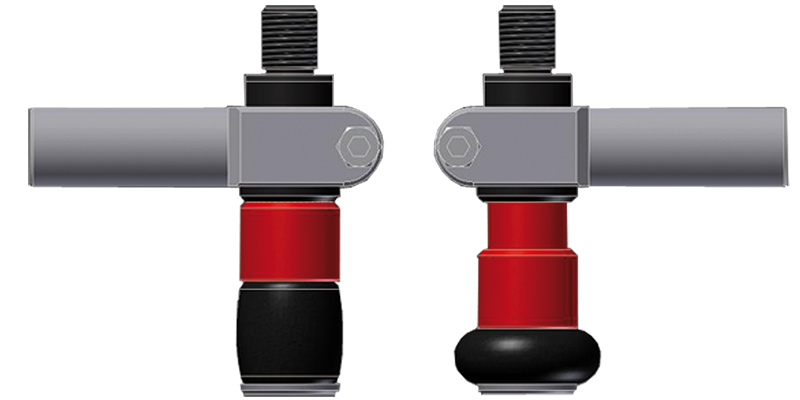

위쪽 피스톤 이동(공작물이 그려짐):

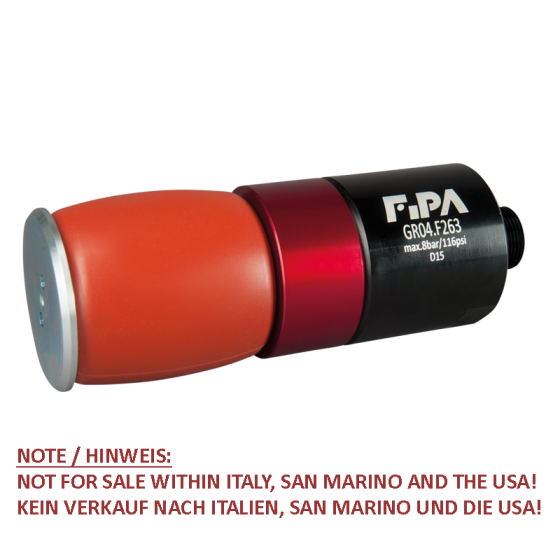

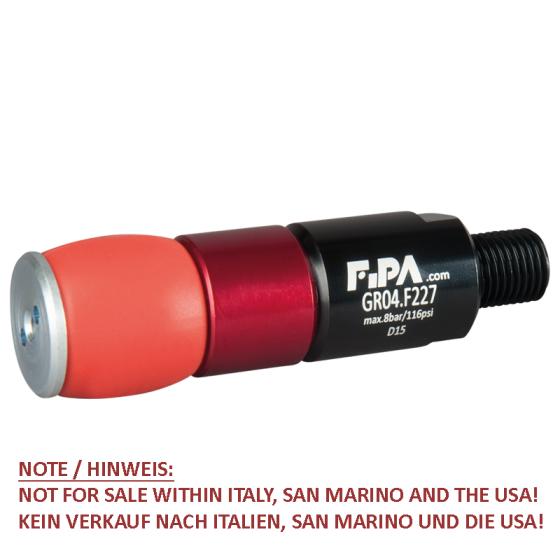

참고: 이탈리아, 산마리노 및 미국에서는 판매하지 않습니다.

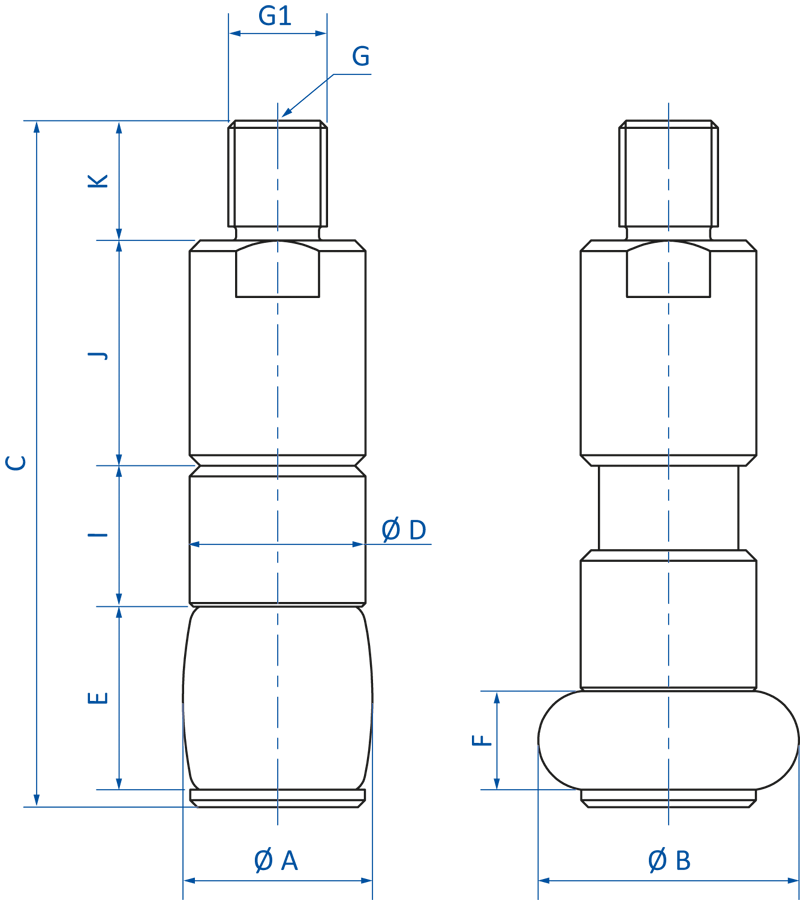

제품 규격
 |  |
| 모델 GR04.F208 | GR04.F208-SI | GR04.F210 | GR04.F210-SI | GR04.F212 GR04.F212-SI | GR04.F214 | GR04.F214-SI | 모델 GR04.F218 | GR04.F218-SI | GR04.F222 | GR04.F222-SI | GR04.F227 | GR04.F227-SI GR04.F233 | GR04.F233-SI | GR04.F241 | GR04.F241-SI | GR04.F251 | GR04.F251-SI | GR04.F263 | GR04.F263-SI |
| Item No. | GR04.F208 | GR04.F208-SI | GR04.F210 | GR04.F210-SI | GR04.F212 | GR04.F212-SI | GR04.F214 | GR04.F214-SI | GR04.F218 | GR04.F218-SI | GR04.F222 | GR04.F222-SI |
| L | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | -- | -- | -- | -- |
| Ø M | 7 | 7 | 9 | 9 | 11 | 11 | 12 | 12 | -- | -- | -- | -- |
| G | M5 | M5 | M5 | M5 | M5 | M5 | M5 | M5 | M5 | M5 | M5 | M5 |
| G1 | M12x1.5 | M12x1.5 | M12x1.5 | M12x1.5 | M12x1.5 | M12x1.5 | M12x1.5 | M12x1.5 | M12x1.5 | M12x1.5 | M14x1,5 | M14x1,5 |
| Ø A | 8 | 8 | 10.5 | 10.5 | 13 | 13 | 15 | 15 | 19 | 19 | 23.5 | 23.5 |
| Ø B | 10 | 10 | 13 | 13 | 17 | 17 | 19 | 19 | 23.5 | 23.5 | 31 | 31 |
| C | 67 | 67 | 69 | 69 | 71 | 71 | 73 | 73 | 78 | 78 | 93 | 93 |
| Ø D | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 20 | 20 | 23 | 23 |
| E | 7 | 7 | 8.5 | 8.5 | 10.5 | 10.5 | 13 | 13 | 16.5 | 16.5 | 21 | 21 |
| F | 3.5 | 3.5 | 4.5 | 4.5 | 5 | 5 | 6 | 6 | 9 | 9 | 9 | 9 |
| I | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 20 | 20 | 20 | 20 |
| J | 23 | 23 | 23 | 23 | 23 | 23 | 23 | 23 | 23.5 | 23.5 | 32 | 32 |
| K | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 17 | 17 |
| 탄성체 (Elastomer) | 고무 | 실리콘 | 고무 | 실리콘 | 고무 | 실리콘 | 고무 | 실리콘 | 고무 | 실리콘 | 고무 | 실리콘 |
| 무게[g] | 25 | 25 | 26 | 26 | 28 | 28 | 31 | 31 | 53 | 53 | 83 | 83 |
| 클램핑 Ø [mm] | 10 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 20 | 20 | 23 | 23 |
| CAD | 다운 | 다운 | 다운 | 다운 | 다운 | 다운 | ||||||
| Item No. | GR04.F227 | GR04.F227-SI | GR04.F233 | GR04.F233-SI | GR04.F241 | GR04.F241-SI | GR04.F251 | GR04.F251-SI | GR04.F263 | GR04.F263-SI |
| L | -- | -- | -- | -- | -- | -- | -- | -- | -- | -- |
| Ø M | -- | -- | -- | -- | -- | -- | -- | -- | -- | -- |
| G | M5 | M5 | G1/8 | G1/8 | G1/8 | G1/8 | G1/8 | G1/8 | G1/8 | G1/8 |
| G1 | M14x1,5 | M14x1,5 | M16x1.5 | M16x1.5 | M16x1.5 | M16x1.5 | M20x1.5 | M20x1.5 | M24x1.5 | M24x1.5 |
| Ø A | 29 | 29 | 34 | 34 | 41 | 41 | 52 | 52 | 63 | 63 |
| Ø B | 36.5 | 36.5 | 44 | 44 | 58 | 58 | 64 | 64 | 81 | 81 |
| C | 98 | 98 | 113 | 113 | 138 | 138 | 148 | 148 | 176 | 176 |
| Ø D | 25 | 25 | 30 | 30 | 40 | 40 | 50 | 50 | 60 | 60 |
| E | 26 | 26 | 33.5 | 33.5 | 41.5 | 41.5 | 53 | 53 | 61 | 61 |
| F | 14 | 14 | 24 | 24 | 14 | 14 | 35 | 35 | 36 | 36 |
| I | 20 | 20 | 20 | 20 | 20 | 20 | 30 | 30 | 36 | 36 |
| J | 32 | 32 | 37.5 | 37.5 | 54.5 | 54.5 | 42 | 42 | 56 | 56 |
| K | 17 | 17 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 |
| 탄성체 (Elastomer) | 고무 | 실리콘 | 고무 | 실리콘 | 고무 | 실리콘 | 고무 | 실리콘 | EPDM고무 | 실리콘 |
| 무게[g] | 117 | 117 | 182 | 182 | 364 | 364 | 611 | 611 | 1,051 | |
| 클램핑 Ø [mm] | 25 | 25 | 30 | 30 | 40 | 40 | 50 | 50 | 60 | |
| CAD | 다운 | 다운 | 다운 | 다운 | 다운 | |||||

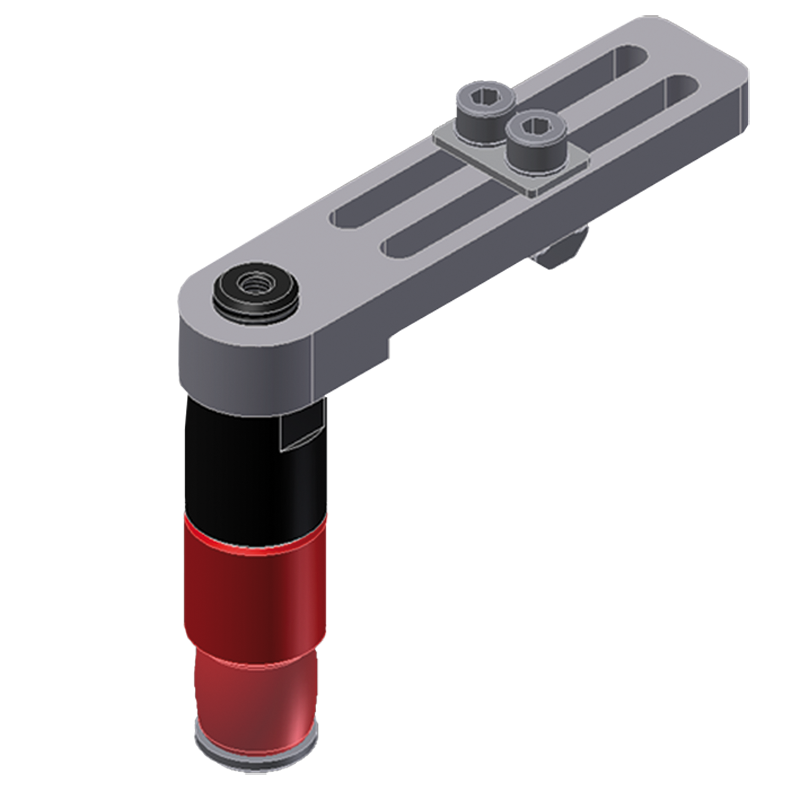

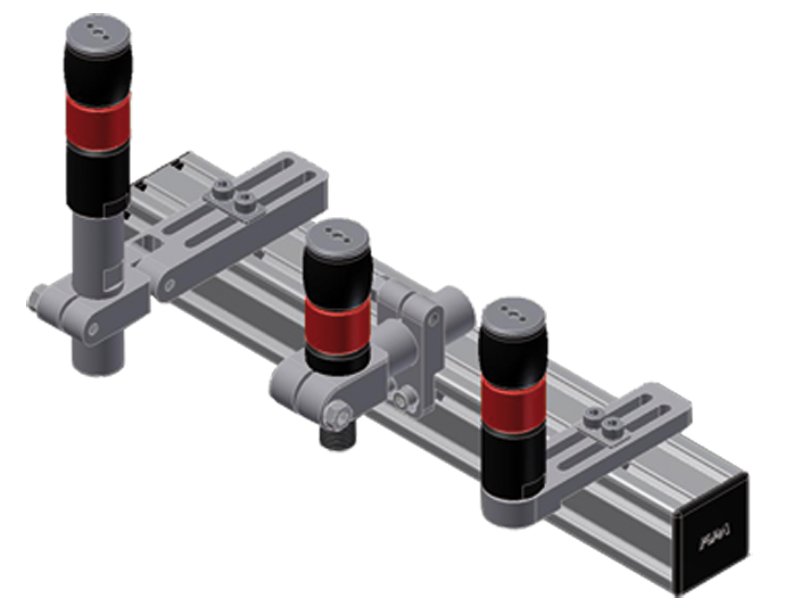

사용 예시
 |  |
 |  |
 |
