제품 특징

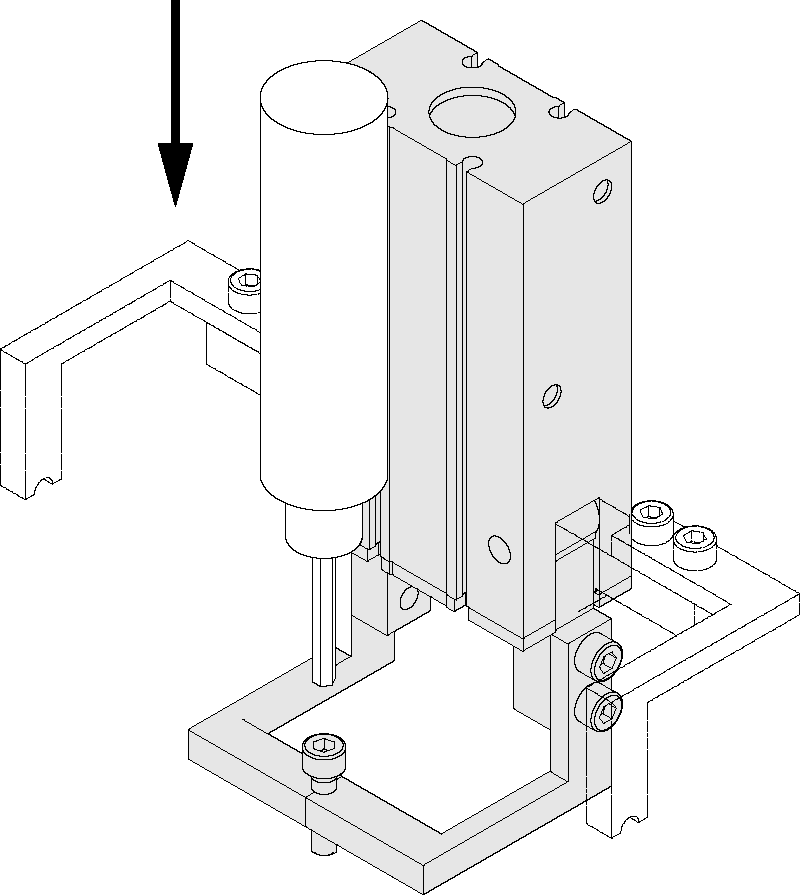

- C 슬롯(90° 각도): GR04.202P, GR04.202N
- C 슬롯(스트레이트, 쇼트 디자인): GR04.280P, GR04.280N

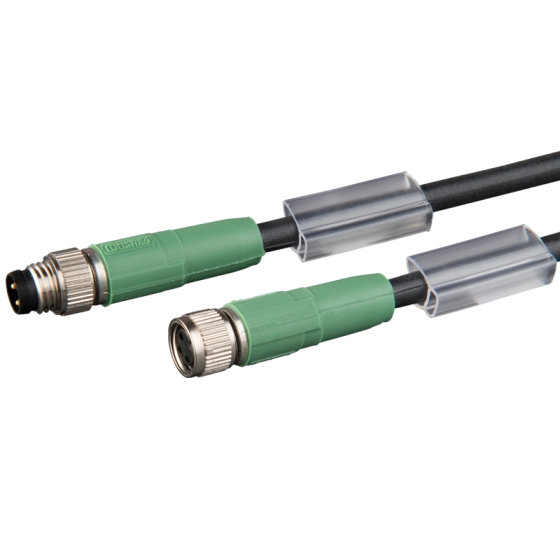

- 20.503: 3극 M8, 길이 2,500mm, 단선
- 20.570: 3극 M8, 길이 1,500mm, 플러그로 끝단 3극 M8
2=압축 공기 공급(개방)
3=압축 공기 공급(닫힘)

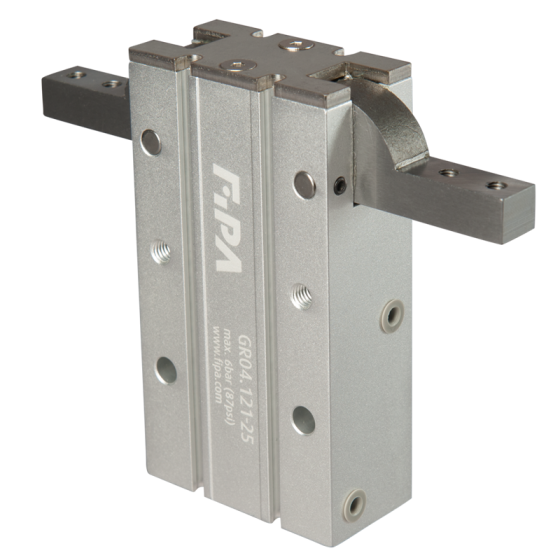

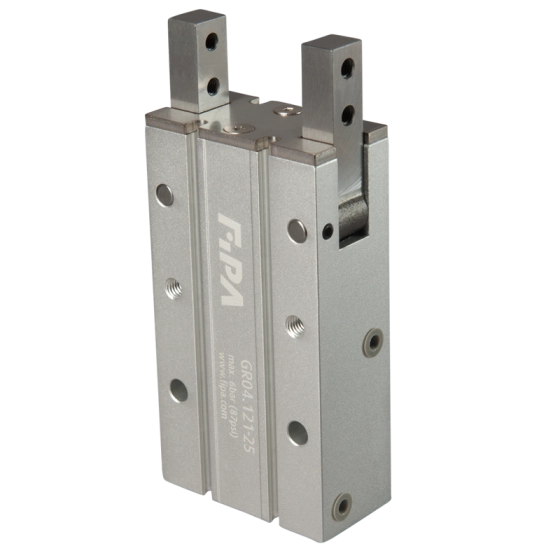

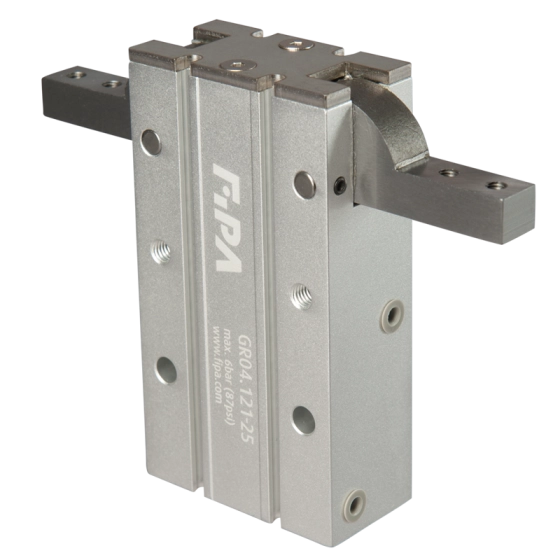

| Item No. | GR04.121-10 | GR04.121-16 | GR04.121-20 | GR04.121-25 |
| C | 58 | 69 | 86 | 107 |
| E | 35 | 41 | 50 | 60 |
| N | 13 | 18 | 20 | 24 |
| O | M3 | M3 | M4 | M5 |
| P | 9 | 12 | 16 | 18 |
| R | M3x4 | M4x5 | M5x8 | M6x10 |
| S | M3x6 | M4x8 | M5x10 | M6x12 |
| U | 23.5 | 28.5 | 37 | 45 |
| V | 30 | 33 | 42 | 50 |
| Ø X | 3.4 | 4.5 | 5.5 | 6.6 |
| Z | 30 | 32 | 40 | 50 |
| Q | 24 | 30 | 38 | 46 |
| M | 22 | 28 | 36 | 45 |
| T | 24 | 30 | 36 | 42 |
| W | 9 | 12 | 14 | 16 |
| Y | 7 | 7 | 8 | 8 |
| D | 15 | 20 | 26 | 30 |
| F | 18 | 20 | 25 | 30 |
| G | 3 | 8 | 12 | 14 |
| H | 4 | 5 | 8 | 10 |
| I | 6 | 8 | 10 | 12 |
| K | 6 | 7 | 9 | 12 |
| L | 3 | 4 | 5 | 6 |
| A | 30 | 38 | 48 | 58 |
| B | 71 | 84 | 106 | 131 |
| 토크 | 0.16 Nm | 0.54 Nm | 1.1 Nm | 2.28 Nm |
| 무게 | 80 | 150 | 320 | 600 |
| CAD | 다운 | 다운 | 다운 | 다운 |
 Clamping |  Assembly |
