PRODUCT DETAIL
EOAT 제품 상세 페이지
제품 특징
- C 슬롯(스트레이트) GR04.125-16L, GR04.125-25L: 센서 GR04.198, GR04.198/NPN용
- C 슬롯(90° 각도) GR04.125-16L, GR04.125-25L: 센서 GR04.202P, GR04.202N용
- C-슬롯(스트레이트, 쇼트 디자인) GR04.125-16L, GR04.125-25L: 센서용: GR04.280P, GR04.280N
트레이트) GR04.125-32L, GR04.125-40L, GR04.125-50L: 센서용: GR04.199, GR04.199NPN
내부 그립 직경 계산:

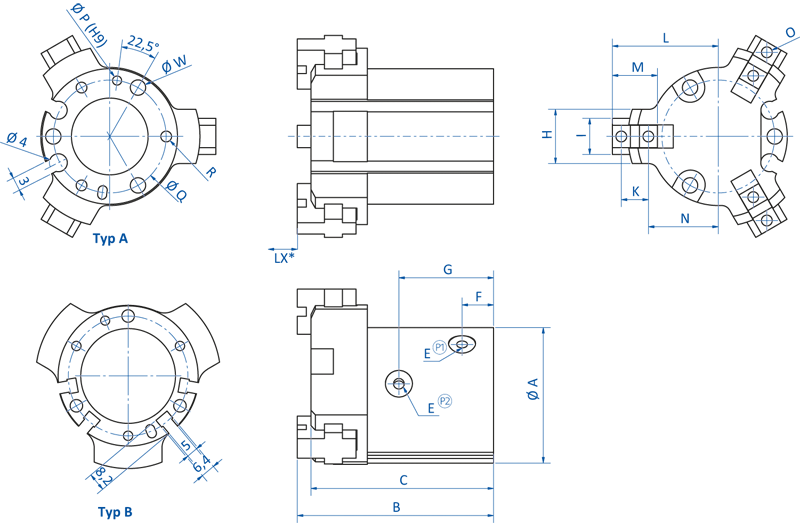

제품 규격

| Item No. | GR04.125-16 | GR04.125-25 | GR04.125-32 | GR04.125-40 | GR04.125-50 | GR04.125-60 | GR04.125-80 |
| 피스톤 직경 [mm] | 16 | 25 | 32 | 40 | 50 | 63 | 80 |
| E | M3x0.5x11 | M5x0.8x15 | M5x0,8 | M5x0,8 | M5x0,8 | M5x0,8 | G1/8 |
| C | 32 | 37 | 41 | 44 | 52 | 62 | 77 |
| F | 7 | 7 | 8 | 8 | 9 | 12 | 13.5 |
| G | 18 | 22 | 24 | 26 | 29 | 34 | 40.5 |
| H | 8 | 12 | 14 | 16 | 18 | 24 | 28 |
| I | 5 | 6 | 8 | 8 | 10 | 12 | 14 |
| K | 6 | 8 | 11 | 12 | 14 | 17 | 20 |
| L open | 17 | 24 | 32 | 35 | 41 | 51 | 63.3 |
| L closed | 15 | 21 | 28 | 31 | 35 | 43 | 53.3 |
| M | 10 | 14 | 20 | 21 | 24 | 28 | 32 |
| N open | 9 | 13 | 16.5 | 19 | 21 | 28.5 | 37.3 |
| N closed | 7 | 9 | 12.5 | 14 | 15 | 20.5 | 27.3 |
| O | M3x0.5x5 | M3x0.5x5 | M4x0.7x8 | M4x0.7x8 | M5x0.8x10 | M5x0.8x10 | M6x1x12 |
| Ø P | 2x2 | 3x3 | 3x3 | 4x4 | 4x4 | 5x5 | 5x5 |
| Ø Q | 25 | 34 | 44 | 53 | 62 | 76 | 95 |
| R | M3x0.5x4 | M4x0.5x7 | M4x0.7x6 | M5x0.8x0.7 | M5x0.8x10 | M6x1x9 | M6x1x12 |
| Ø W | 3.4 | 4.5 | 4.5 | 5.5 | 5.5 | 6.5 | 6.5 |
| Ø A | 30 | 42 | 52 | 62 | 70 | 86 | 106 |
| B | 35 | 40 | 44 | 47 | 55 | 66 | 82 |
| 스트로크 [mm] | 2 | 3 | 4 | 5 | 6 | 8 | 10 |
| 무게 | 62 | 139 | 240 | 354 | 542 | 1000 | 1850 |
| CAD | 다운 | 다운 | 다운 | 다운 | 다운 | 다운 | 다운 |
제품 도표

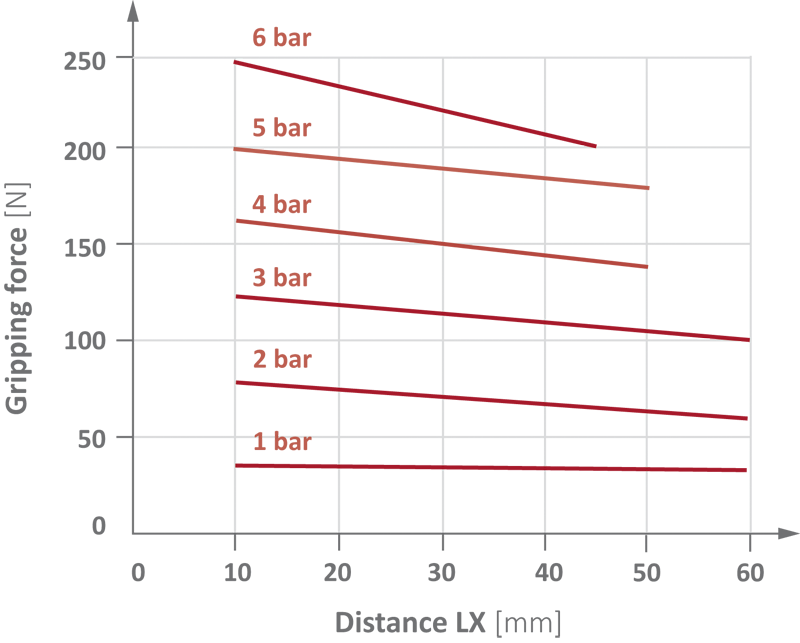

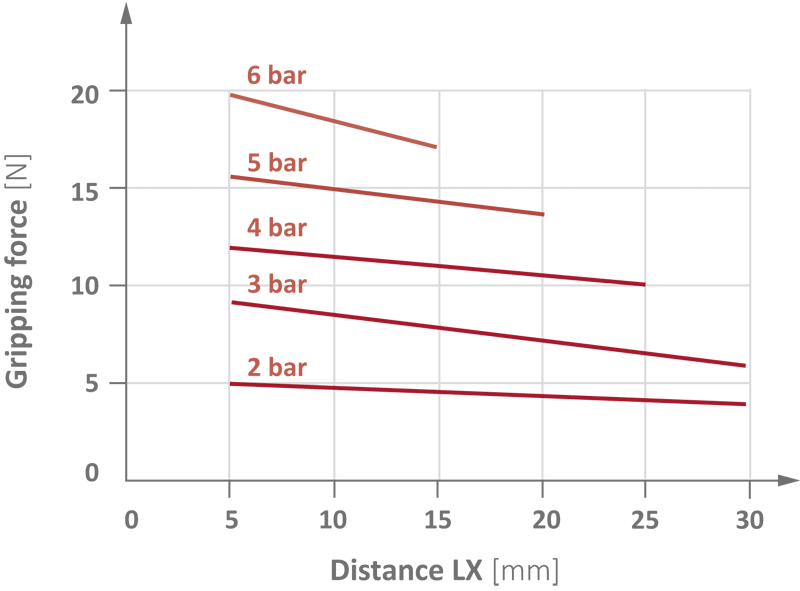

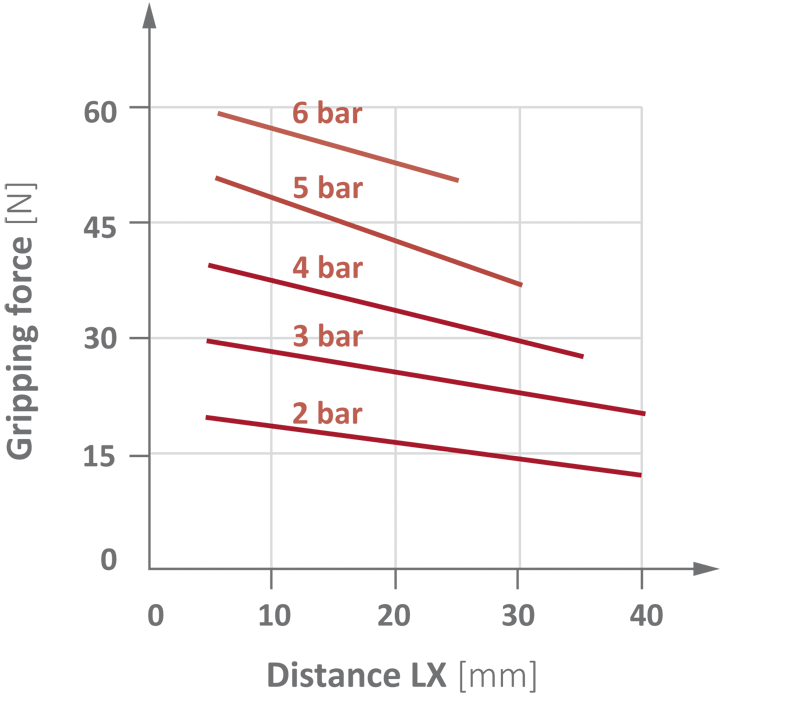

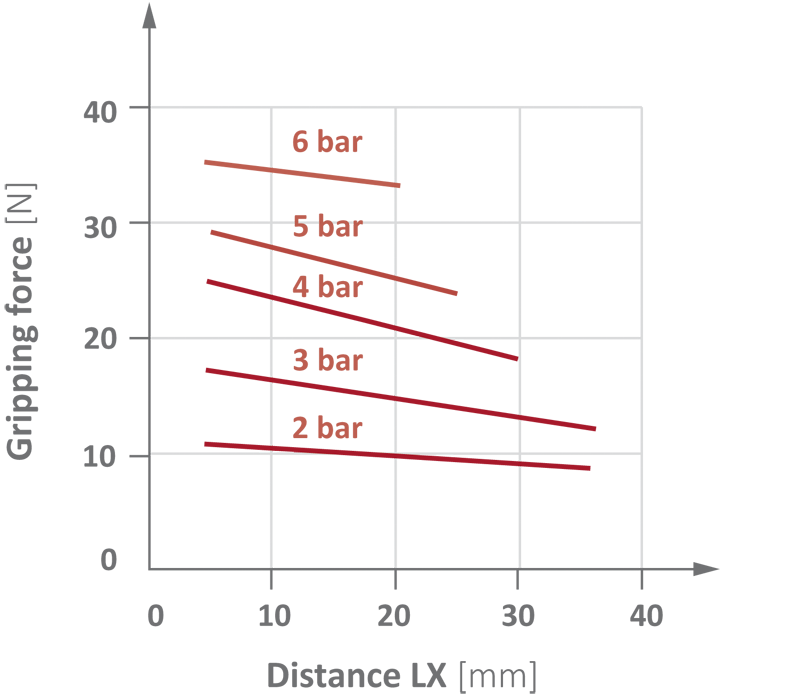

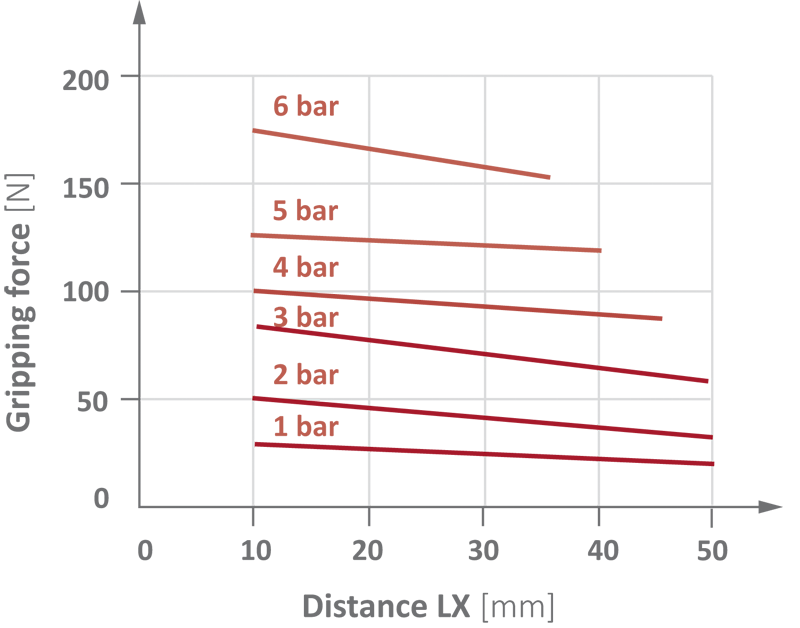

![]() Gripping force piston diameter 16 mm | ![]() Gripping force piston diameter 20 mm |
![]() Gripping force piston diameter 25 mm | ![]() Gripping force piston diameter 32 mm |
![]() Gripping force piston diameter 40 mm | ![]() Gripping force piston diameter 50 mm |
![]() Gripping force piston diameter 63 mm | ![]() Gripping force piston diameter 80 mm |
